KONFIGURASI CACTI DI UBUNTU 11.10

Cacti merupakan solusi pembuatan grafik network yang lengkap yang didesign untuk memanfaatkan kemampuan fungsi RRDTool sebagai peyimpanan data dan pembuatan grafik. Cacti menyediakan pengumpulan data yang cepat, pola grafik advanced, metoda perolehan multiple data , dan fitur pengelolaan user . semuanya dikemas secara intuitif, sebuah interface yang mudah digunakan mudah dipahami untuk local area network hingga network yang kompleks dengan ratusan device.

Langkah pertama yang harus dilakukan adalah meng-install apache2 pada UBUNTU 11.10 dengan perintah:

# apt-get install apache2

Setelah apache2 ter-install pada computer kita, selanjutnya kita harus meng-install software CACTI yang merupakan software yang digunakan untuk memonitoring traffic jaringan menggunakan perintah:

#apt-get install cacti

Selanjutnya tunggu sampai proses instalasi CACTI pada computer kita selesai, psoses yang terjadi dapat dilhat pada kotak dialog dibawah ini :

Setelah cacti terinstall pada computer kita maka akan muncul tampilan seperi gambar pada password ketikkan jarot (password terserah user)

Kemudian klik OK. Setelah muncul pilihan REPEAT PASSWORD, akan muncul kembali pilihan “Configuring Cacti” pilih “Apache2”, kemudian klik OK. Setelah itu akan ada tampilan sebagai berikut :

Setelah melakukan pemilihan, akan muncul tampilan berikut:

Klik Yes, setelah itu akan muncul permintaan untuk memasukkan kembali PASSWORD administrative user. Password yang digunakan adalah jarot.

Kita diminta kembali untuk memasukkan password dari aplikasi MySQL untuk Cacti. Password yang digunakan tetap jarot.

Setelah itu buka browser, kemudian ketikkan /localhost/cacti pada address bar, Setelah itu akan muncul CACTI INSTALLATION GUIDE pilih NEXT, NEXT hingga muncul tampilan finish instalation.

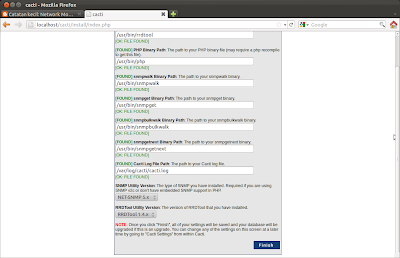

- Pada langkah ini pastikan tidak ada peringatan error. kemudian klik finish maka akan muncul tampilan seebagai berikut:

Pada username ketikkan admin, kemudian pada password ketikkan admin juga, tahap ini adalah tahap log-in awal, maka kita harus log-in sebagai admin kemudian klik save, setelah itu aka nada proses penggantian password sesuai keinginan kita, pada percobaan kali ini digunakan password jarot, kemudian pada confirm ketikkan ulang password tersebut, setelah itu klik save.

Setelah proses Log-In selesai maka akan muncul tampilan halaman awal CACTI seperti gambar dibawah ini:

Saat ini kita menggunakan CACTI versi 0.8.7 g.

Selanjutnya pada menu yang console yang ada dibagian samping kanan dari halaman awal CACTI ini pilih menu Device, setelah menu Device ini di-klik maka akan muncul tampilan halaman sebagai berikut :

Pada bagian kanan atas dari halaman device tersebut klik add, kemudian akan muncul tampilan seperti gambar berikut:

Untuk penjelasan gambar adalah sebagai berikut:

1.       Pada description isikan nama interface yang akan di monitor trafficnya (Contoh:Router).

2.      Pada Hostname isikan IP dari interface tersebut, pada percobaan ini kita akan memonitor traffic dari router gateway dengan IP address 172.16.30.1.

3.      Pada Host Template dipilih Generic SNMP-enable Host, Host Template ini menentukan tipe data apa yang ingin diketahui dari interface jaringan tersebut

4.       Pada Downed Device Detection pilih SNMP.
5.       Untuk Ping Timeout Value, isikan 400, artinya apabila router atau interface jaringan yang akan kita monitoring trafficnya tidak mengirimkan data dalam 400 s maka akan terjadi Timeout.

6.       Ping Retry Count menunjukkan berapa kali proses Ping diulang apabila terjadi kegagalan dalam proses Ping sebelumnya.

7.       Snmp Version menunjukkan versi SNMP yang digunakan

8.       SNMP Community pilih PUBLIC atau sesuaia dengan parameter SNMP Ynag digunalkan.

9.       SNMP Port menunujukkan port yang digunakan oleh SNMP yaitu port 161.

10.   SNMP Timeout menunjukkan lamanya waktu sebelum terjadi Timeout apabila tidak ada data SNMP yang diterima, pada percobaan ini adalah 500s.

Selanjutnya pada halaman yang sama akan ada tampilah jenis Querry data yang digunakan, pada percobaan ini digunakan tipe Karlet-Wireless Bridge Statistics, kemudian klik save.Berikut tampilan pilihan querry yang ada pada CACTI.
- Setelah proses pengisian interface yang akan dimonitoring selesai maka kan muncul tampilan seperti gambar dibawah ini, setelah itu pilih Create Graph For This Host :

Selanjutnya akan muncul tampilan seperti gambar dibawah ini, kemudian centang semua parameter yang ada,kemudian pada Graph Type pilih IN/OUT Bits, artinya kita akan memonitor traffic yang masuk maupun yang keluar router dengan parameter bit.

Setelah proses diatas selesai maka akan muncul tampilan seperti gambar dibawah ini, pada bagian paling kanan dari halaman tersebut pilih Graph Management.

Setelah di klik graph management, maka akan muncul tampilan seperti gambar berikut, centang semua parameter yang ada kemudian di bagian Choose an Action dengan pilihan Place on A Tree (Default Tree), kemudian klik GO.
